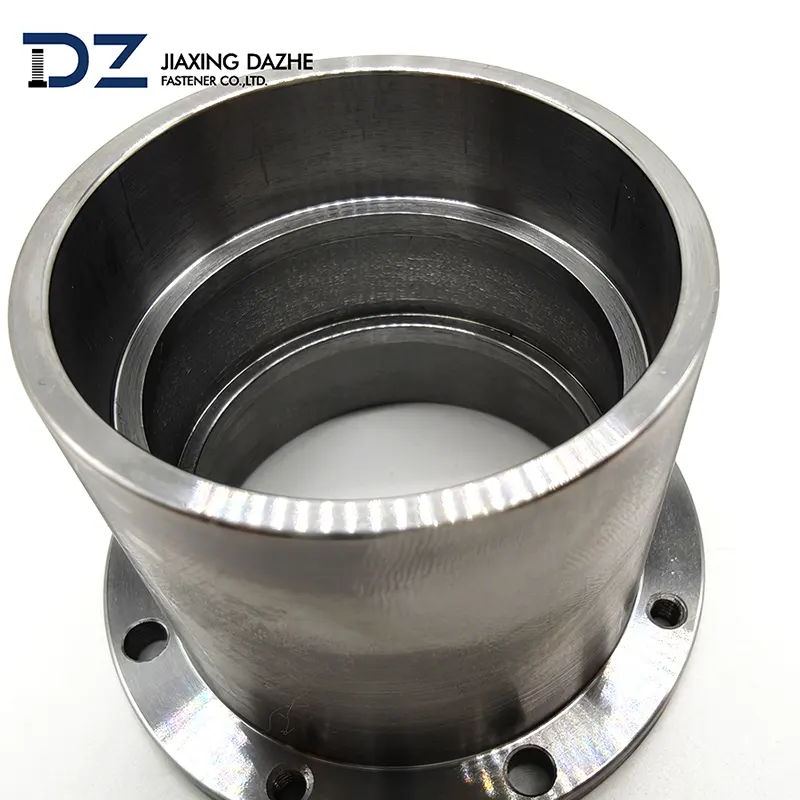

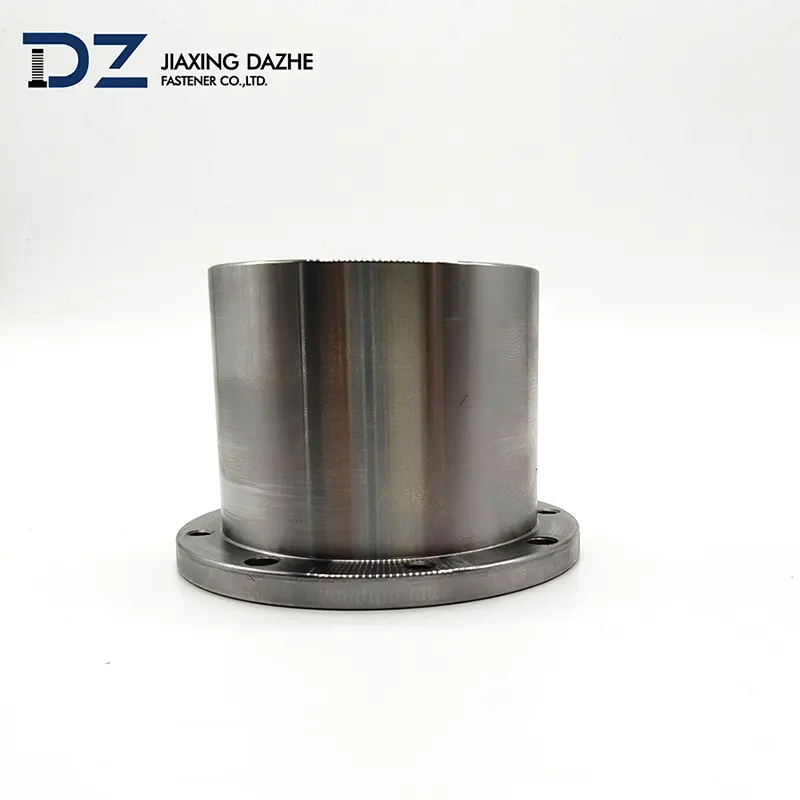

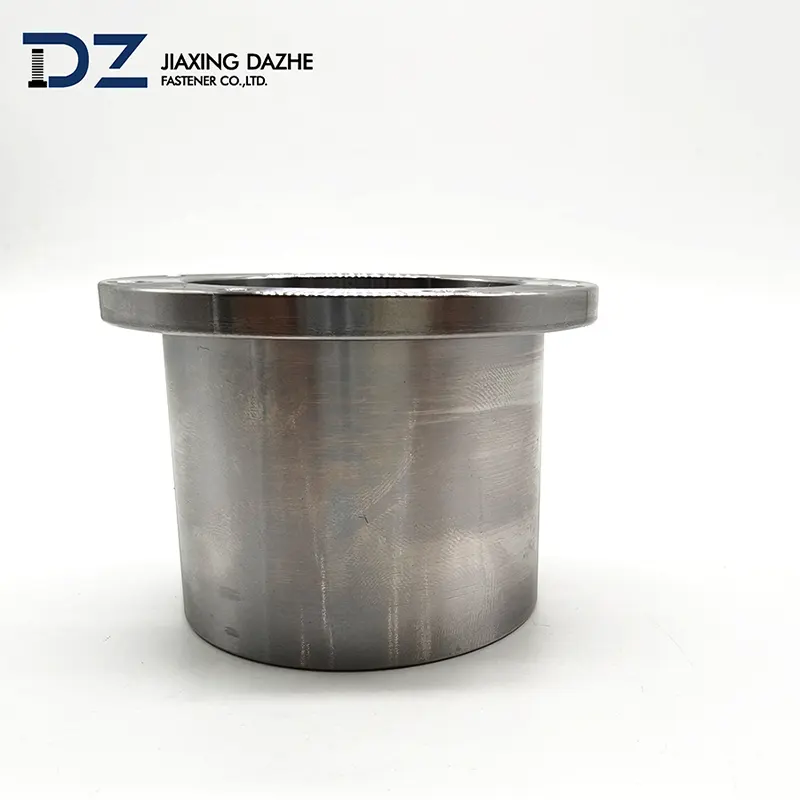

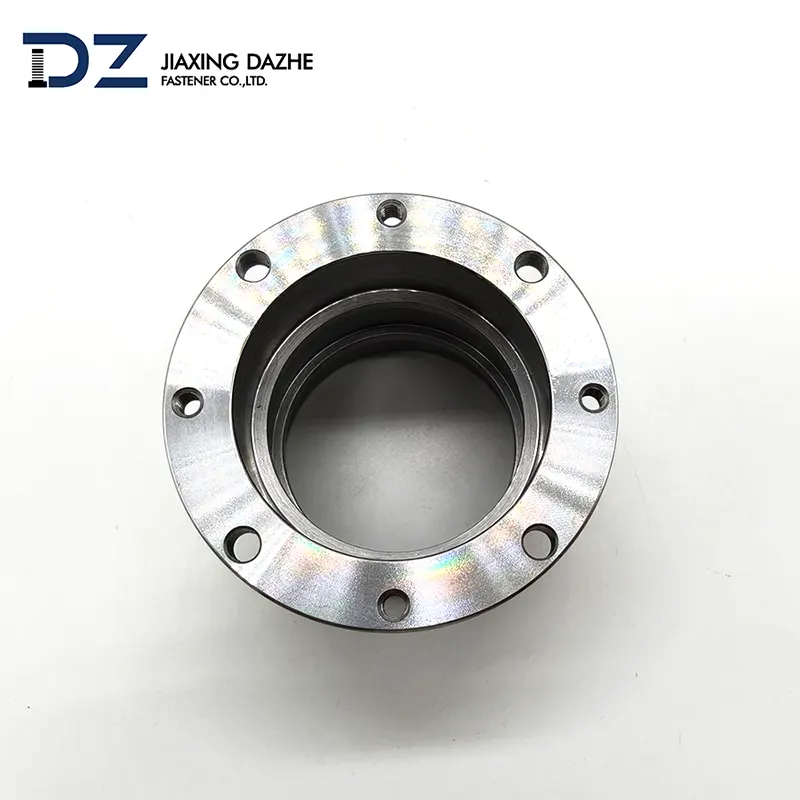

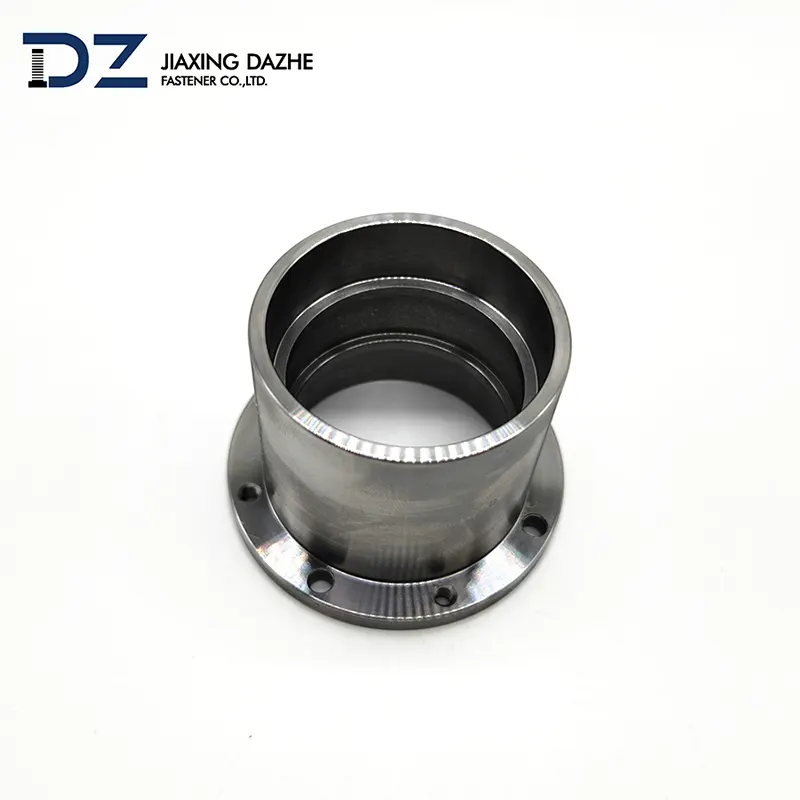

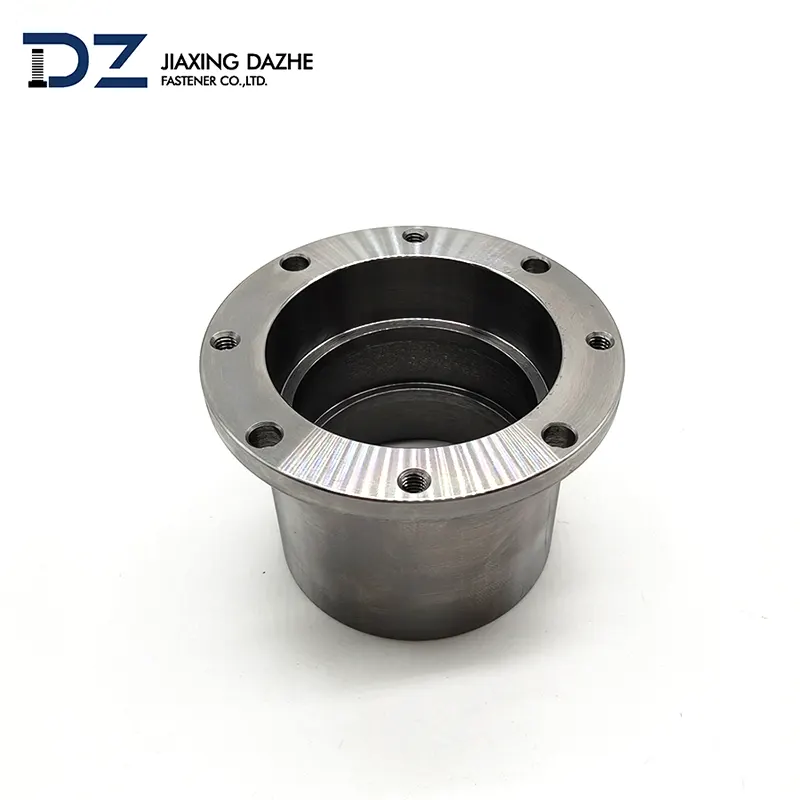

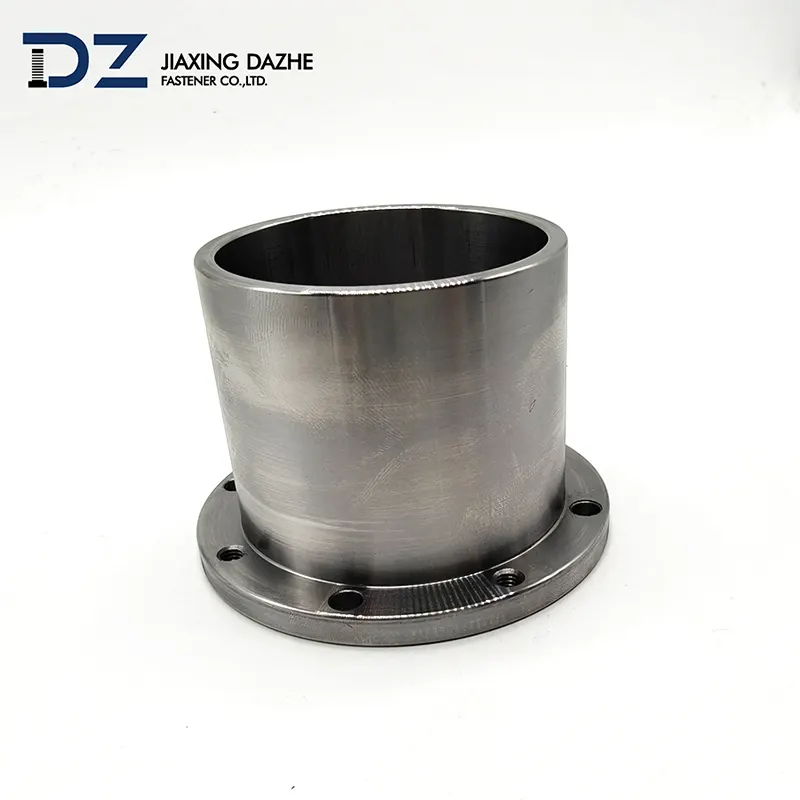

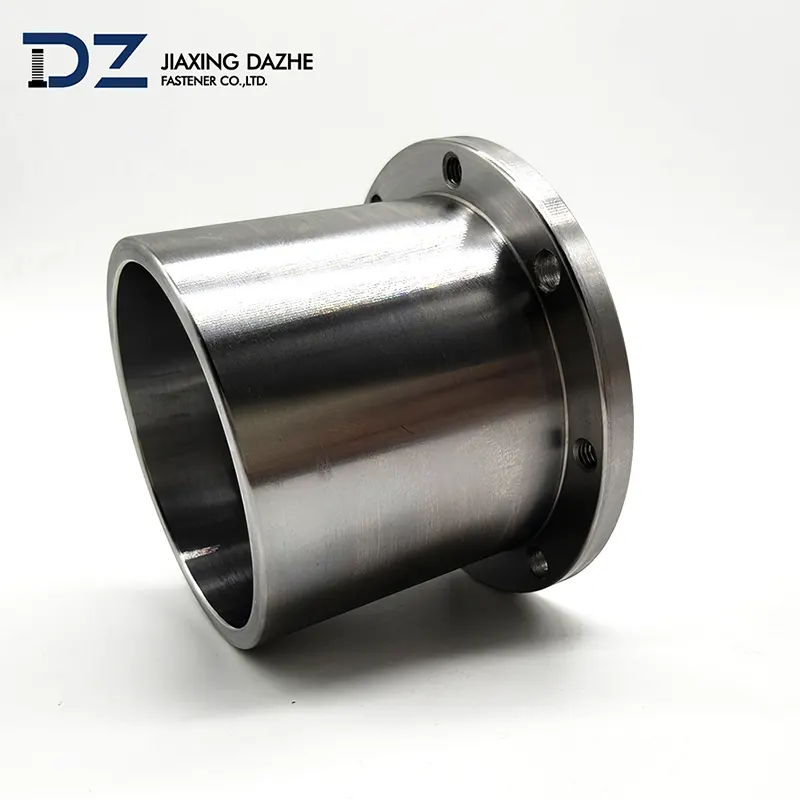

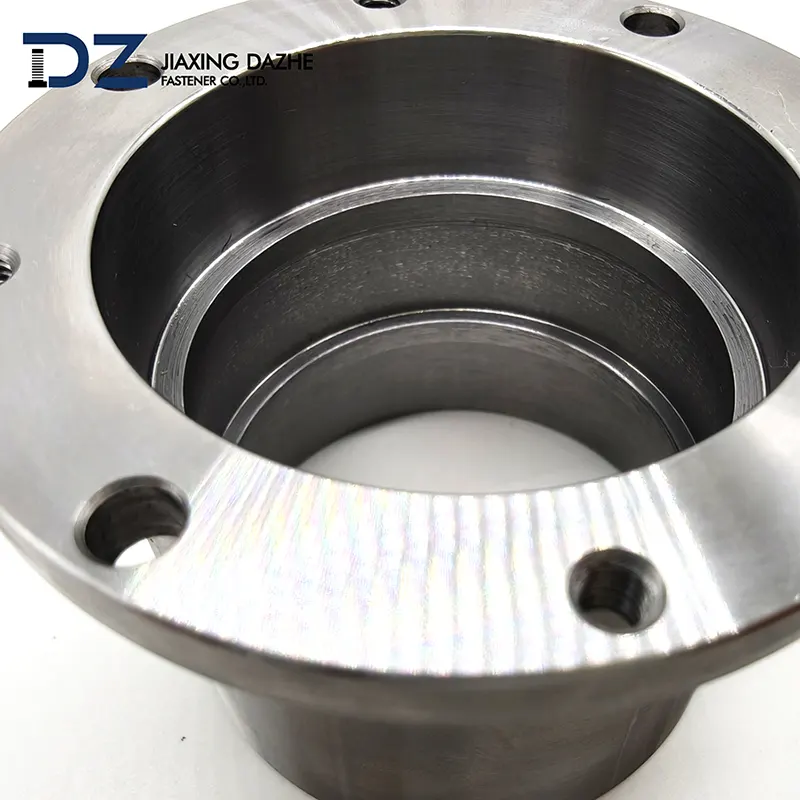

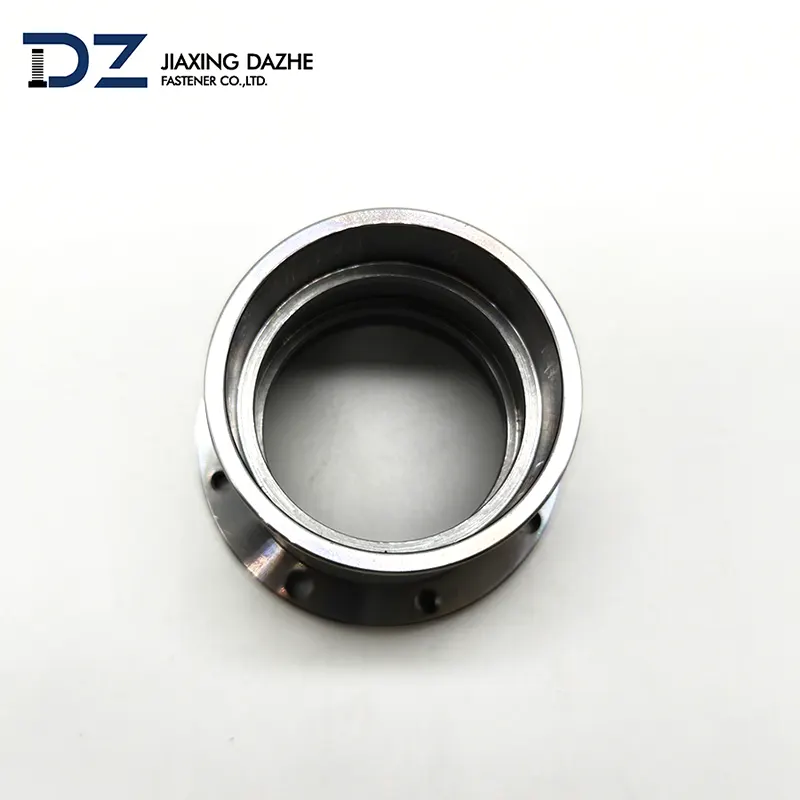

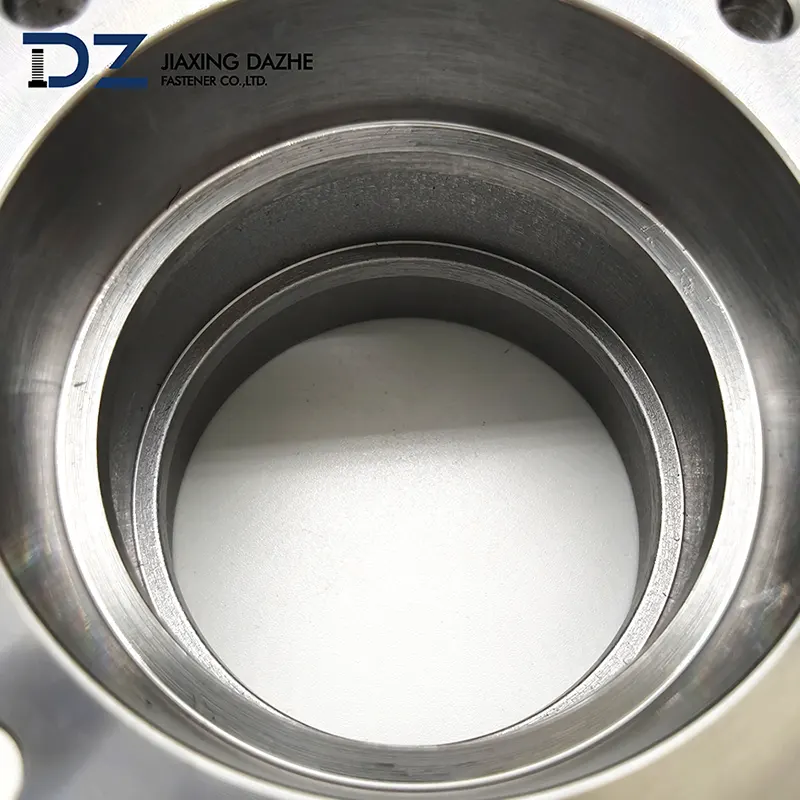

Pièces usinées CNC pour les joints de l'industrie chimique

1. Matériaux courants pour les pièces usinées CNC sur les joints chimiques

Les pièces usinées CNC pour joints chimiques sont largement utilisées dans des conditions de travail à haute température, haute pression et dans des milieux corrosifs, et leurs matériaux doivent répondre à des exigences strictes de résistance à la corrosion, de résistance à haute température, de résistance à l'usure et de stabilité mécanique. Les matériaux métalliques typiques comprennent l'acier inoxydable 304, 316L, l'acier inoxydable duplex 2205 et l'Hastelloy C276, qui sont sélectionnés pour leur excellente résistance aux piqûres, à la corrosion caverneuse et à leur stabilité à long terme dans les environnements acides, alcalins, salins et solvants organiques. Les matériaux non métalliques et techniques comprennent principalement le PTFE, le PEEK, le graphite et les composites renforcés de fibres de carbone.

Le PTFE se caractérise par un faible coefficient de frottement, une excellente inertie chimique et une grande adaptabilité à la température, ce qui en fait le matériau préféré pour les composants d'étanchéité statiques et dynamiques. Le PEEK présente une résistance élevée, une rigidité élevée, une résistance à la fatigue et une résistance aux températures élevées, adaptées aux structures d'étanchéité à charge élevée et à grande vitesse. Chaque matériau doit correspondre au milieu, à la température, à la pression et à la forme de mouvement du système d'étanchéité pour garantir les performances globales et la durée de vie des pièces d'étanchéité usinées CNC.

2. Exigences techniques de l'usinage CNC pour les pièces d'étanchéité chimique

L'usinage CNC de pièces d'étanchéité chimique répond à des exigences techniques strictes centrées sur la précision dimensionnelle, la qualité de surface, la tolérance géométrique et la fiabilité de l'étanchéité. Les tolérances dimensionnelles clés sont généralement contrôlées dans les niveaux de précision IT6 à IT7, et la rugosité de surface correspondante doit atteindre Ra0,8 – Ra0,4 μm pour garantir un ajustement efficace et réduire le risque de fuite. Les tolérances géométriques, notamment la cylindricité, la rondeur, la perpendiculaire et la planéité, sont strictement limitées pour éviter les écarts d'assemblage et les contraintes inégales.

Toutes les surfaces usinées CNC doivent être exemptes de bavures, de fissures, de marques d'outils et de pores, et l'ébavurage, le nettoyage et la passivation ou le traitement de surface sont nécessaires pour répondre aux normes d'hygiène et anticorrosion. Pour sceller les surfaces de contact, des tests non destructifs tels qu'une inspection dimensionnelle, des tests de dureté et des tests de pression sont nécessaires pour vérifier la conformité avec la conception et les conditions de travail. Les exigences techniques incluent également la cohérence des matériaux, la traçabilité du traitement et l'interchangeabilité des assemblages pour garantir des performances stables dans des conditions de travail extrêmes.

3. Difficultés de traitement dans l'usinage CNC de composants d'étanchéité chimique

L'usinage CNC de pièces d'étanchéité chimique est confronté à de nombreuses difficultés en raison des matériaux spéciaux, de la haute précision et des structures complexes. Premièrement, les matériaux difficiles à usiner tels que l'Hastelloy, le PEEK et le PTFE ont une dureté élevée, une ténacité élevée ou une faible conductivité thermique, ce qui provoque une usure importante des outils, une adhérence des copeaux et une déformation d'usinage, nécessitant des outils spéciaux, des systèmes de refroidissement et des paramètres de coupe optimisés. Deuxièmement, les structures à parois minces, les petites rainures et les surfaces d'étanchéité étroites sont sujettes au broutage, à la déformation et à la dérive dimensionnelle lors de l'usinage CNC, ce qui impose des exigences élevées en matière de planification du parcours d'outil, de méthodes de serrage et de stabilité d'usinage.

De plus, les exigences de haute précision en matière de surface et de tolérance rendent difficile la réalisation d'un formage unique, nécessitant souvent des processus de semi-finition, de finition et même de meulage, ce qui augmente la difficulté et le coût du traitement. Les surfaces courbes 3D complexes et les structures d'étanchéité de forme spéciale nécessitent un équipement CNC haute performance et des capacités de programmation professionnelles, et tout écart mineur peut entraîner une défaillance du joint. Par conséquent, l’usinage CNC de pièces d’étanchéité chimique constitue un défi complet en termes de caractéristiques des matériaux, de contrôle de précision et de technologie des processus.
