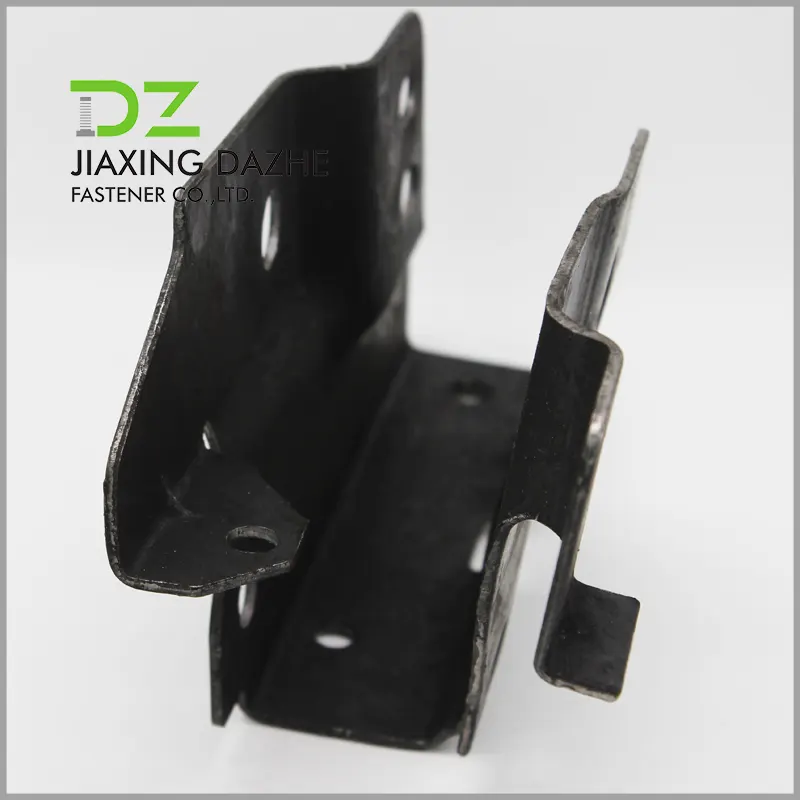

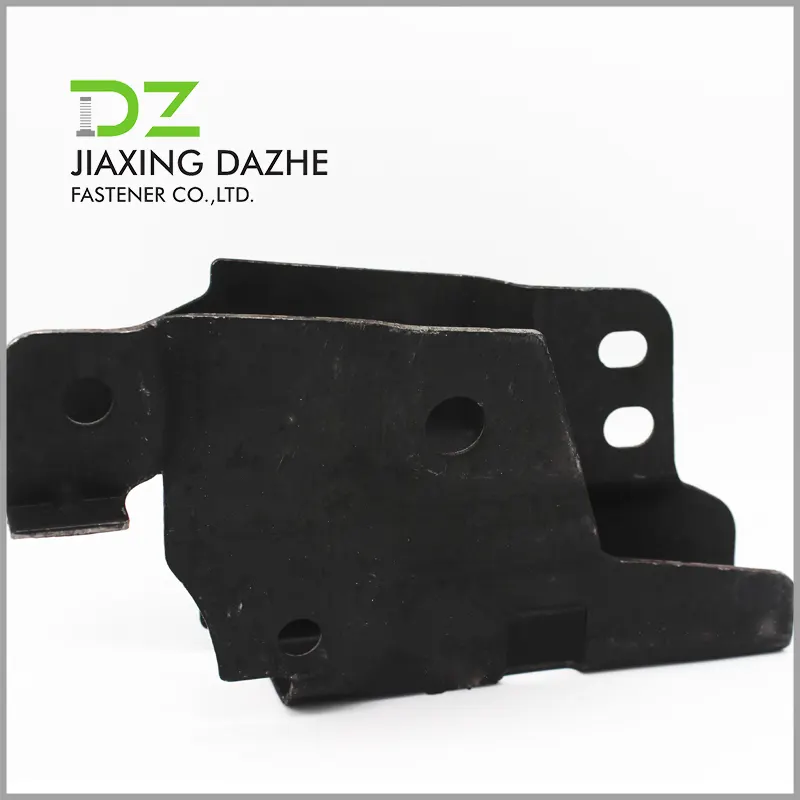

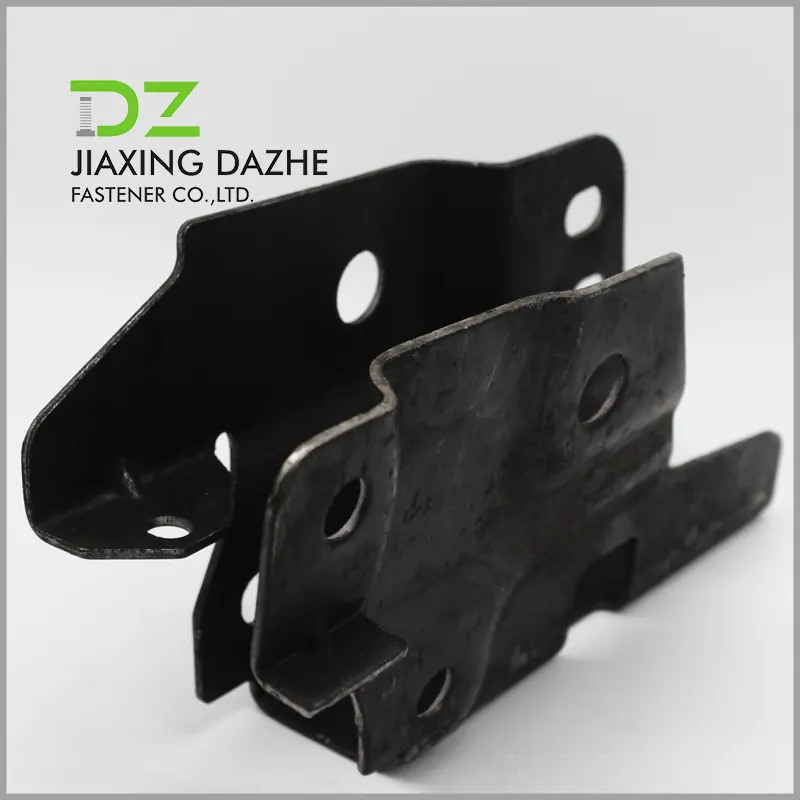

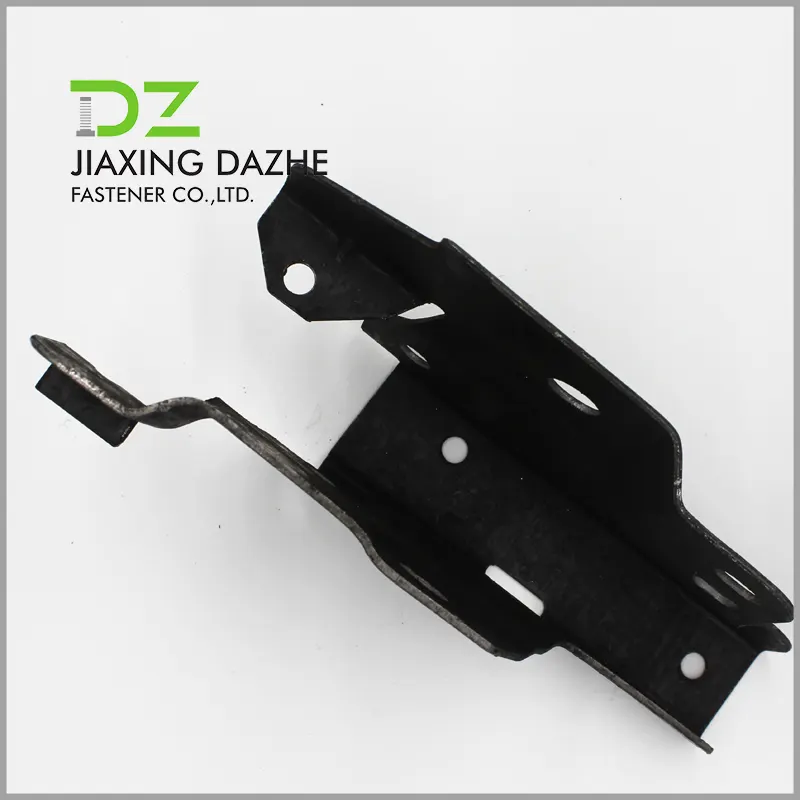

Pièces d'emboutissage automobile en acier

Les pièces d'emboutissage automobile en acier sont des composants essentiels de l'industrie automobile avec des exigences strictes en matière de précision dimensionnelle, de résistance structurelle et de qualité de surface. Leur production est un projet systématique couvrant la sélection des matériaux, le traitement et le contrôle qualité. Pour garantir la conformité des produits, le processus doit être étroitement clôturé, chaque étape étant étroitement liée.

Le processus détaillé est le suivant

1. Achat et inspection des matières premières

Sélectionnez l'acier à haute résistance (AHSS) laminé à froid, laminé à chaud et avancé en fonction de l'application (carrosserie, châssis, intérieur). Effectuez une inspection complète à l'entrée pour contrôler strictement la tolérance d'épaisseur (par exemple ± 0,02 mm), la qualité de la surface, les propriétés mécaniques et la composition chimique, en éliminant les matériaux non qualifiés à la source.

2. Déroulage, nivellement et masquage

Déroulez les bobines d'acier, nivelez-les pour éliminer le gauchissement et les contraintes internes afin d'obtenir des tôles plates. Enfin, cisailler avec précision des flans de dimensions spécifiées selon les plans de disposition des matrices, en équilibrant la précision dimensionnelle et l'utilisation des matériaux.

3.Estampage et formage – Processus de base

Adoptez des matrices progressives multi-stations pour un estampage à grande vitesse, réalisant plusieurs processus en un seul passage. Les étapes spécifiques comprennent : le découpage (formage grossier), le perçage (trous de montage), l'emboutissage (formation de surfaces complexes), le pliage (angles de réglage) et le façonnage (élimination du retour élastique). Contrôlez le jeu de la matrice et la lubrification pour garantir la qualité du formage.

4. Coupe et perçage

Coupez les excédents de bavures et de bords pour obtenir des contours standards ; localisez avec précision les trous aux positions désignées en fonction des exigences de conception, garantissant ainsi des parois de trous lisses et un positionnement précis pour faciliter l'assemblage ultérieur.

5.Flanging, façonnage et frappe

Pliez les bords pour les renforcer ou appliquez une pression précise pour corriger davantage la déformation locale, en garantissant que la forme et les dimensions des pièces correspondent exactement aux dessins et en améliorant la précision et la finition des surfaces d'assemblage clés.

6.Traitement de surface

Sélectionnez les processus en fonction de l'environnement d'application. Revêtement électrolytique (résistance uniforme à la corrosion) pour les pièces de carrosserie ; Galvanisation (résistance aux environnements difficiles) pour les pièces de châssis ; Pulvérisation (diverses couleurs) pour pièces intérieures. Tous les processus doivent garantir un revêtement uniforme avec une forte adhérence.

7. Inspection dimensionnelle et des performances)

C’est le dernier point de contrôle qualité. Utiliser des machines à mesurer tridimensionnelles (MMT) pour une inspection grandeur nature afin de garantir une qualification à 100 % des dimensions clés ; effectuer des tests au brouillard salin (résistance à la corrosion), des tests de résistance et de fatigue pour vérifier la fiabilité du produit.

Le processus de production de pièces d'emboutissage en acier automobile est un processus complexe et systématique, composé de neuf maillons clés : achat et inspection des matières premières, déroulement, nivellement et découpage, estampage et formage, détourage et perçage, bridage, façonnage et monnayage, soudage/rivetage (si nécessaire), traitement de surface, inspection dimensionnelle et des performances, nettoyage, emballage et entreposage. Chaque lien a des exigences techniques strictes et des normes de contrôle de qualité. Ce n'est qu'en contrôlant strictement chaque processus, en garantissant la stabilité et la précision du processus, que nous pouvons produire des pièces d'emboutissage en acier automobile de haute qualité qui répondent aux exigences d'assemblage et d'utilisation de l'automobile, et fournir un support fiable pour le fonctionnement sûr et stable des automobiles.
